Características del Transformador de Corriente.

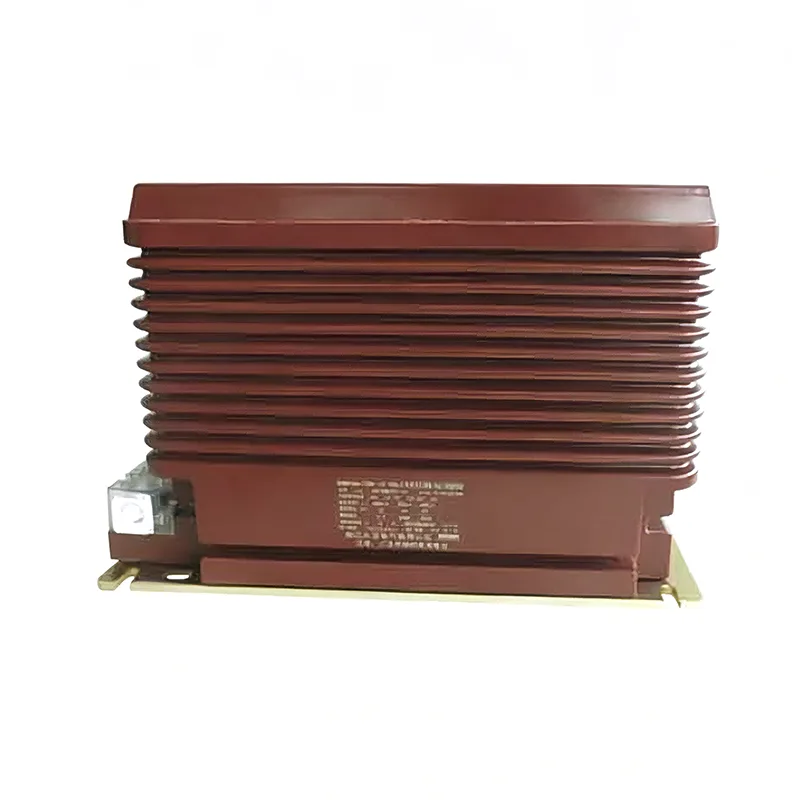

A transformador de corrienteEs un dispositivo eléctrico que funciona según el principio de inducción electromagnética. Se utiliza principalmente para convertir la corriente grande en el sistema de energía en una corriente más pequeña en una proporción, para facilitar la medición, protección y control.

1. Principio de funcionamiento y características estructurales.

Principio de inducción electromagnética: El transformador de corriente conecta el devanado primario (con menos vueltas) en serie en el circuito a medir, y el devanado secundario (con más vueltas) se conecta al equipo de medición o protección para lograr una conversión proporcional de corriente.

Estado de cortocircuito aproximado: el lado secundario generalmente está conectado a instrumentos o relés de baja impedancia y opera en un estado cercano a un cortocircuito para garantizar la precisión de la transmisión de corriente.

2. Aislamiento eléctrico y seguridad

Aislamiento de alto voltaje: Los sistemas de alto voltaje están aislados de los instrumentos de medición a través de transformadores para proteger a los operadores y al equipo de daños.

El lado secundario no debe estar en circuito abierto: si el lado secundario está en circuito abierto, provocará riesgos de alto voltaje, que pueden dañar el equipo o poner en peligro la seguridad personal. Por tanto, es necesario asegurarse de que el circuito secundario esté siempre cerrado.

3. Funciones de Medición y Protección

Transformador de corriente eléctrica para medición: Se utiliza para mediciones precisas dentro del rango de corriente normal. Los grados de precisión comunes incluyen 0,2, 0,5 y 1 nivel, etc.

Transformador de corriente de protección: proporciona información de corriente de falla en condiciones de falla, como niveles 5P y 10P, con un factor límite de alta precisión y capacidad antisaturación.

4. Clasificación y diversidad de tipos

Por función: dividido en dos categorías: tipo de medida y tipo de protección.

Por medio de aislamiento: incluido el tipo seco, el tipo fundido, el tipo sumergido en aceite y el tipo aislado en gas.

Según el método de instalación: como tipo pasante, tipo pilar, tipo manguito y tipo barra colectora.
