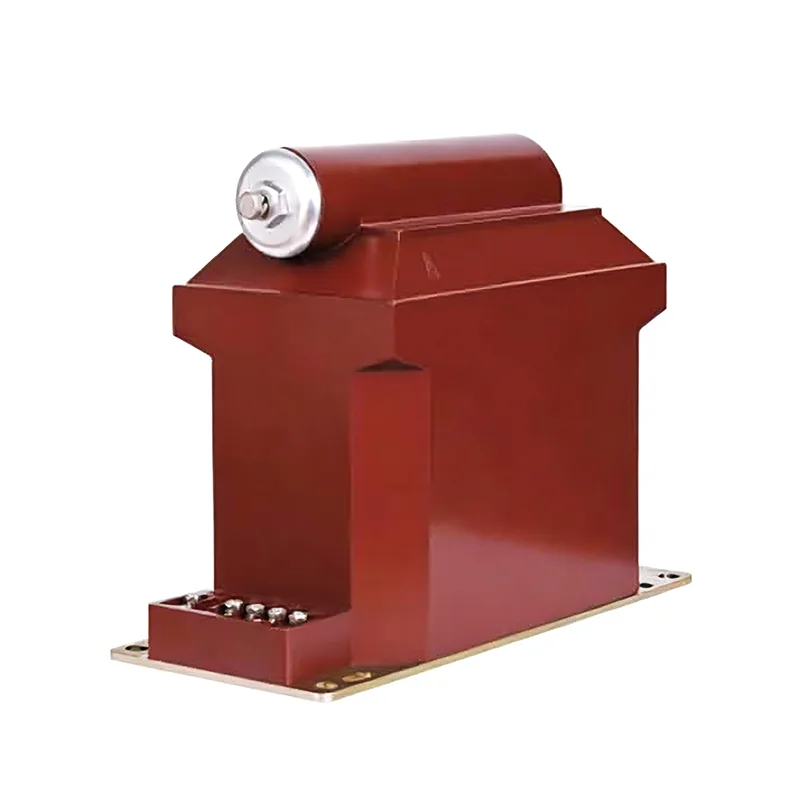

Transformador de tensión de 33 kV

El transformador de voltaje duradero de 33 kV de Youbian utiliza técnicas especiales de bobinado y blindaje para las bobinas primaria y secundaria para mejorar la distribución de la tensión de voltaje. Cada bobina está cuidadosamente aislada con una película de poliéster para proporcionar un alto dieléctrico entre las capas. Ensamble la estructura enrollada completa y el núcleo de hierro de doble anillo en el marco de soporte.

Precauciones

1. Antes de su puesta en funcionamiento, el transformador de tensión de 1,33 kV deberá ser sometido a pruebas e inspecciones de acuerdo con los puntos especificados en la normativa. Por ejemplo, medición de polaridad, grupo de conexión, vibración del aislamiento, secuencia de fases nucleares, etc.

2. El cableado del transformador de tensión debe garantizar su corrección. El devanado primario debe conectarse en paralelo con el circuito probado, y el devanado secundario debe conectarse en paralelo con la bobina de voltaje del instrumento de medición, dispositivo de protección de relé o dispositivo automático conectado. Al mismo tiempo, se debe prestar atención a la corrección de la polaridad.

3. La capacidad de la carga conectada al lado secundario del transformador de voltaje de 33 kV debe ser adecuada, y la carga conectada al lado secundario del transformador de voltaje no debe exceder su capacidad nominal; de lo contrario, aumentará el error del transformador y dificultará la precisión de la medición.

4. No se permiten cortocircuitos en el lado secundario del transformador de tensión de 4,33 kV. Debido a la pequeña impedancia dentro del transformador de voltaje, si el circuito secundario sufre un cortocircuito, se producirá una gran corriente que dañará el equipo secundario e incluso pondrá en peligro la seguridad personal. Los transformadores de voltaje pueden equiparse con fusibles en el lado secundario para protegerse de los daños causados ​​por cortocircuitos en el lado secundario. Siempre que sea posible, también se deben instalar fusibles en el lado primario para proteger la red eléctrica de alto voltaje de poner en peligro la seguridad del sistema primario debido a fallas en el devanado de alto voltaje o los cables conductores del transformador.

5. Para garantizar la seguridad de las personas en contacto con instrumentos de medida y relés, el devanado secundario del transformador de tensión debe tener un punto de puesta a tierra. Porque después de la conexión a tierra, cuando se daña el aislamiento entre los devanados primario y secundario, se puede evitar que el alto voltaje ponga en peligro la seguridad personal en instrumentos y relés.

6. El lado secundario del transformador de tensión no debe cortocircuitarse.

Para aislamiento y protección, el componente se moldea automáticamente a presión al vacío en resina epoxi cicloalifática hidrófoba (HCEP). El material HCEP tiene una excelente trayectoria del arco, resistencia al ozono y a los rayos ultravioleta, al tiempo que mantiene la resistencia física. Las propiedades de la superficie hidrofóbica de HCEP garantizan su rendimiento altamente confiable en ambientes húmedos o contaminados.

Puede utilizarse para líneas de distribución de 35 KV, minas de carbón, centrales eléctricas, ferrocarriles y fábricas.

El transformador de tensión de 33 kV cumple estrictamente con IEC60044-2; IEC 61869-1,3; ANSI/IEEE C57.13.

solicitud

Ferrocarril;Minas de carbón;Medidor de energía;Planta de energía;Medidor de energía eléctrica;Central eléctrica;Aparamenta de media tensión;Compañías de petróleo y gas;Caja de distribución de energía;Sistema de distribución de energía;Gabinete aislado de aire;Gabinete de red de anillo;Instrumento de medición;Oficina de electricidad;Analizador de calidad de energía de media tensión;Empresas industriales y mineras;

característica

Peso: 50 KG;

Vida útil: 30 años;

Material: resina epoxi (HCEP);

Tensión nominal hasta 36 kV;

Nivel de precisión: 0,2 0,5 6P 3P;

Aplicación interior 33KV 35KV 36KV;

Diseño de transformador de tensión unipolar;

Potencia térmica restringida (VA): 300VA/600VA;

Estructura razonable, estructura robusta;

Relación de tensión nominal: 35/√ 3/0,1/√ 3/0,1/√ 3/0,1/3;

Nivel de aislamiento básico nominal (BIL) hasta 200 kV;

Excelente resistencia al cortocircuito y al calor;
