¿Cómo funcionan los transformadores sumergidos en aceite y por qué son esenciales para los sistemas eléctricos modernos?

Resumen del artículo:Este artículo explica la estructura, el principio de funcionamiento, las ventajas, las aplicaciones y los requisitos de mantenimiento detransformadores sumergidos en aceite. También aborda inquietudes comunes de los clientes, como riesgos de seguridad, optimización de la eficiencia, consideraciones ambientales y criterios de selección. El objetivo es proporcionar una comprensión técnica clara y al mismo tiempo ayudar a los compradores e ingenieros a tomar decisiones informadas.

Describir:

• Introducción
• ¿Qué es un transformador sumergido en aceite?
• Principio de funcionamiento
• Componentes principales
• Ventajas clave
• Aplicaciones
• Consideraciones de selección y diseño
• Prácticas de mantenimiento y seguridad
• Preocupaciones ambientales y de fugas
• Comparación con transformadores de tipo seco
• Preguntas frecuentes
• Conclusión

Tabla de contenido

• Introducción
• ¿Qué es un transformador sumergido en aceite?
• Principio de funcionamiento
• Componentes principales
• Ventajas clave
• Aplicaciones
• Consideraciones de selección y diseño
• Prácticas de mantenimiento y seguridad
• Preocupaciones ambientales y de fugas
• Comparación con transformadores de tipo seco
• Preguntas frecuentes
• Conclusión

Introducción

Los transformadores sumergidos en aceite siguen siendo una de las soluciones más utilizadas en los sistemas de transmisión y distribución de energía eléctrica. Su reputación se basa en su alta eficiencia, su sólido rendimiento de aislamiento y su fuerte capacidad de sobrecarga. A medida que la demanda mundial de energía continúa creciendo, las industrias, los servicios públicos y los desarrolladores de infraestructura dependen en gran medida de estos transformadores para garantizar una regulación de voltaje estable y una transferencia de energía segura.

A pesar de su uso generalizado, muchos compradores todavía tienen dificultades para comprender cómo funcionan, cómo mantenerlos y qué factores se deben considerar al seleccionar el modelo correcto. Esta guía aborda esas preocupaciones de una manera estructurada y práctica.

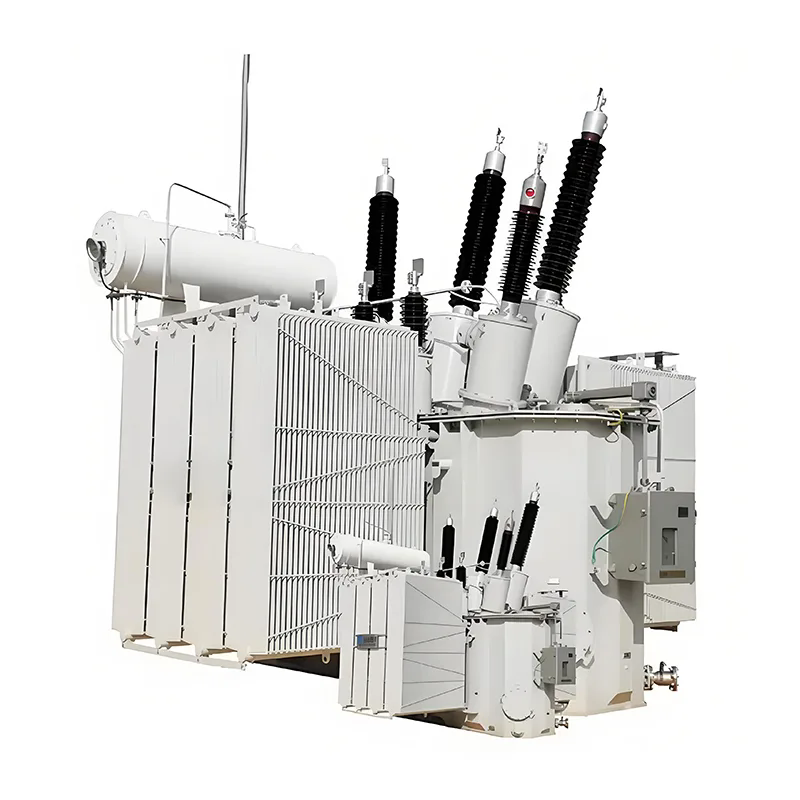

¿Qué es un transformador sumergido en aceite?

Un transformador sumergido en aceite es un tipo de transformador eléctrico en el que el núcleo y los devanados están completamente sumergidos en aceite aislante. Este aceite cumple dos funciones principales: aislamiento eléctrico y disipación de calor.

El aceite del transformador actúa como medio de enfriamiento y barrera dieléctrica, evitando fallas eléctricas y transfiriendo eficientemente el calor generado durante la operación al sistema de enfriamiento externo.

Estos transformadores se utilizan comúnmente en aplicaciones de voltaje medio a alto debido a su confiabilidad y su sólido rendimiento térmico.

Principio de funcionamiento

El principio de funcionamiento de un transformador sumergido en aceite se basa en la inducción electromagnética. Cuando la corriente alterna fluye a través del devanado primario, genera un campo magnético en el núcleo del transformador. Este campo magnético induce un voltaje en el devanado secundario, permitiendo que la energía eléctrica se transfiera entre circuitos.

El aceite desempeña un papel fundamental en el mantenimiento de la estabilidad del sistema al:

• Absorber el calor generado en los devanados y el núcleo.
• Prevención de la degradación del aislamiento
• Eliminación de espacios de aire que podrían provocar una descarga parcial.

Sin aislamiento de aceite, los transformadores de alto voltaje sufrirían sobrecalentamiento y fallas de aislamiento bajo condiciones de carga.

Componentes principales

Los transformadores sumergidos en aceite constan de varios componentes clave que trabajan juntos para garantizar un rendimiento confiable:

Ventajas clave

Los transformadores sumergidos en aceite son los preferidos en muchas industrias debido a sus características de rendimiento superiores:

• Alta eficiencia:Pérdidas de energía reducidas durante el funcionamiento a largo plazo
• Excelente refrigeración:La circulación de aceite gestiona eficazmente el calor.
• Fuerte capacidad de sobrecarga:Puede manejar picos de carga temporales
• Larga vida útil:El mantenimiento adecuado garantiza décadas de funcionamiento
• Aislamiento confiable:El aceite reduce el riesgo de rotura dieléctrica

Estos beneficios los hacen adecuados para redes de distribución de energía tanto urbanas como industriales.

Aplicaciones

Los transformadores sumergidos en aceite se utilizan ampliamente en múltiples sectores:

• Estaciones de generación de energía
• Redes eléctricas urbanas
• Plantas de fabricación industriales
• Operaciones mineras
• Sistemas de integración de energías renovables.
• Infraestructura ferroviaria y de transporte.

Su adaptabilidad a entornos de alta carga los hace esenciales en los sistemas eléctricos modernos.

Consideraciones de selección y diseño

Elegir el transformador sumergido en aceite adecuado requiere una evaluación cuidadosa de los parámetros técnicos y operativos:

• Clasificación de voltaje:Debe coincidir con los requisitos del sistema
• Capacidad de carga:Considere la carga máxima y continua
• Tipo de enfriamiento:ONAN, ONAF o sistemas de refrigeración forzada
• Estándares de eficiencia:Cumplimiento de la normativa energética regional
• Entorno de instalación:Condiciones interiores, exteriores, humedad y temperatura.

La selección adecuada reduce los costos operativos a largo plazo y mejora la estabilidad del sistema.

Prácticas de mantenimiento y seguridad

El mantenimiento regular es esencial para prolongar la vida útil del transformador y prevenir fallas. Las tareas clave de mantenimiento incluyen:

• Pruebas de aceite de rutina para detectar humedad y contaminación.
• Monitoreo térmico bajo condiciones de carga.
• Inspección de casquillos y sellos.
• Limpieza de radiadores para una refrigeración eficiente
• Análisis de gases para la detección temprana de fallas

Descuidar el mantenimiento puede provocar roturas del aislamiento, sobrecalentamiento o incluso fallos catastróficos.

Preocupaciones ambientales y de fugas

Una de las principales preocupaciones asociadas con los transformadores sumergidos en aceite es el riesgo de fugas de aceite. El aceite de transformador, si se libera al medio ambiente, puede causar contaminación del suelo y del agua. Los diseños modernos abordan este problema mediante mejores sellados de tanques, sistemas de contención y alternativas de aceite biodegradable.

Las industrias están adoptando cada vez más fluidos aislantes ecológicos y sistemas de monitoreo avanzados para detectar fugas tempranamente y prevenir daños ambientales.

La eliminación y el reciclaje adecuados del aceite de transformador también son componentes críticos de una operación sostenible.

Comparación con transformadores de tipo seco

Preguntas frecuentes

Conclusión

Los transformadores sumergidos en aceite siguen siendo la piedra angular de la infraestructura eléctrica moderna debido a su eficiencia, durabilidad y alta capacidad de carga. Si bien requieren un mantenimiento cuidadoso y una consideración ambiental, sus ventajas de rendimiento los hacen indispensables en sistemas de energía a gran escala.

Comprender su estructura, operación y criterios de selección ayuda a los ingenieros y compradores a tomar decisiones informadas que mejoran la confiabilidad del sistema y reducen los riesgos operativos.

Para soluciones avanzadas de transformadores y soporte técnico,youbianoProporciona servicios de ingeniería personalizados y opciones de productos. Youbian anima a sus clientes acontáctanospara especificaciones detalladas, consultas sobre proyectos y soluciones de transformadores personalizadas diseñadas para un rendimiento a largo plazo.
