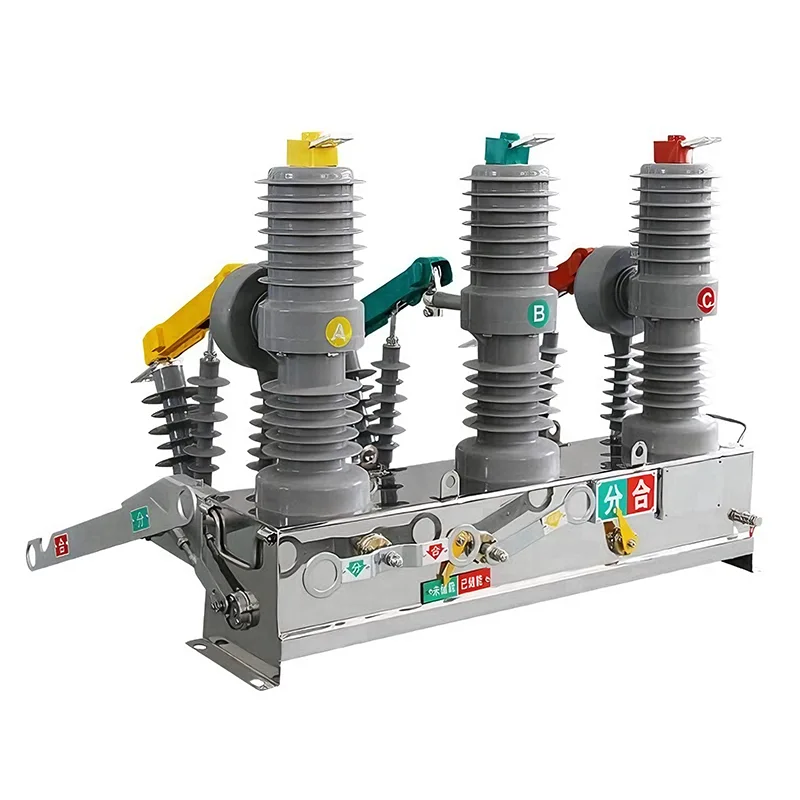

Disyuntor de vacío de 11 KV

En Youbian, nuestro diseño se centra en el estándar nominal de 12 kV del disyuntor en vacío de 11 kV, que cubre y optimiza de manera integral los requisitos de rendimiento de la red eléctrica de 11 kV. A diferencia de las tecnologías antiguas, estos disyuntores dependen de un entorno de alto vacío para extinguir los arcos, estabilizando así la red eléctrica y garantizando la seguridad del personal.

Comprender la tecnología de vacío central

El "vacío" en el disyuntor de vacío de 11 Kv se refiere al ambiente dentro de la cámara de extinción de arco al vacío (generalmente denominada botella de vacío). Este es el núcleo del sistema. Debido a su rigidez dieléctrica (capacidad de aislamiento) superior en comparación con el aire o el aceite, el vacío puede lograr espacios de contacto más pequeños y soportar altos voltajes.

Cuando nuestro disyuntor de vacío de 11 Kv está en funcionamiento, se produce la separación de contactos dentro de la cámara de vacío permanentemente sellada. Debido a la ausencia de moléculas de gas, no hay casi nada para mantener el arco, logrando así un rápido aislamiento de fallas.

El papel de la cámara de extinción de arco al vacío en la extinción de arco.

El proceso de extinción del arco de nuestros equipos es preciso e instantáneo. Aquí está nuestro diseño para implementar su principio de funcionamiento:

1. Separación de contactos: Cuando se detecta una falla, los contactos se separan.

2. Arco de vapor metálico: debido al vapor metálico en el material de contacto, se formará brevemente un arco.

3. Difusión rápida: debido al ambiente de vacío, el vapor metálico se expandirá y difundirá a una velocidad extremadamente rápida.

4. Disyuntor de cruce por cero: cuando la corriente cruza cero por primera vez, el arco se extingue debido a la tasa de recuperación de rigidez dieléctrica más rápida que la velocidad a la que aumenta el voltaje y se vuelve a encender el arco.

La diferencia entre los disyuntores de vacío y los disyuntores tradicionales de petróleo/gas

Recomendamos cambiar a la tecnología de vacío porque elimina las responsabilidades ambientales y de mantenimiento asociadas con los anticuados disyuntores de petróleo o gas. A continuación se compara por qué los disyuntores ecológicos son una mejor opción para la infraestructura moderna.

Disyuntor de vacío (VCB) Disyuntor de aceite/aire

Capacidad de extinción del arco: aceite (sellado) de vacío medio/alto o aire comprimido

Mantenimiento: Muy poco frecuente (sellado de por vida) alto (reemplazo de aceite, limpieza de contactos)

Riesgo de incendio: Ninguno (sin aceite ni SF6) Alto (aceite inflamable)

Vida útil: Larga (20-30 años) Corta (envejecimiento con el uso)

Tamaño: Modular compacto/voluminoso

Impacto ambiental: Protección ambiental/Riesgo de fuga de aceite o emisiones de SF6

Al adoptar la tecnología de vacío, nuestro disyuntor de vacío de 11 Kv no solo es más seguro, sino que también reduce significativamente los costos operativos durante todo el ciclo de vida del equipo.

Parámetros nominales de tensión y corriente.

Aunque estos dispositivos se implementan en la red de suministro de energía de 11 kV, el voltaje nominal del disyuntor en vacío de 11 kV es de 12 kV para garantizar el margen de seguridad necesario. La corriente nominal continua determina la capacidad de carga que un disyuntor puede soportar durante el funcionamiento normal. Ofrecemos configuraciones flexibles para cumplir con requisitos de carga específicos:

Corriente nominal 630A: apto para alimentadores de distribución estándar y pequeñas cargas industriales.

1250A a 1600A: Diseñado específicamente para líneas principales de entrada y maquinaria industrial pesada.

Personalización: Se pueden proporcionar valores nominales más altos en función de configuraciones específicas del tablero.

Capacidad de corte en cortocircuito y cumplimiento

La desconexión segura de fallas es la función más crítica de cualquier disyuntor de vacío. Nuestro disyuntor en vacío de 11 Kv tiene una capacidad de corte en cortocircuito de 20 kA a 31,5 kA, lo que garantiza la capacidad de eliminar instantáneamente grandes corrientes de falla sin dañar los equipos aguas abajo.

Nos adherimos estrictamente a los estándares de fabricación globales. Cada unidad está equipada con un disyuntor de vacío (VCB) que cumple con la norma IEC 62271-100, lo que garantiza uniformidad en el rendimiento entre los buceadores.
