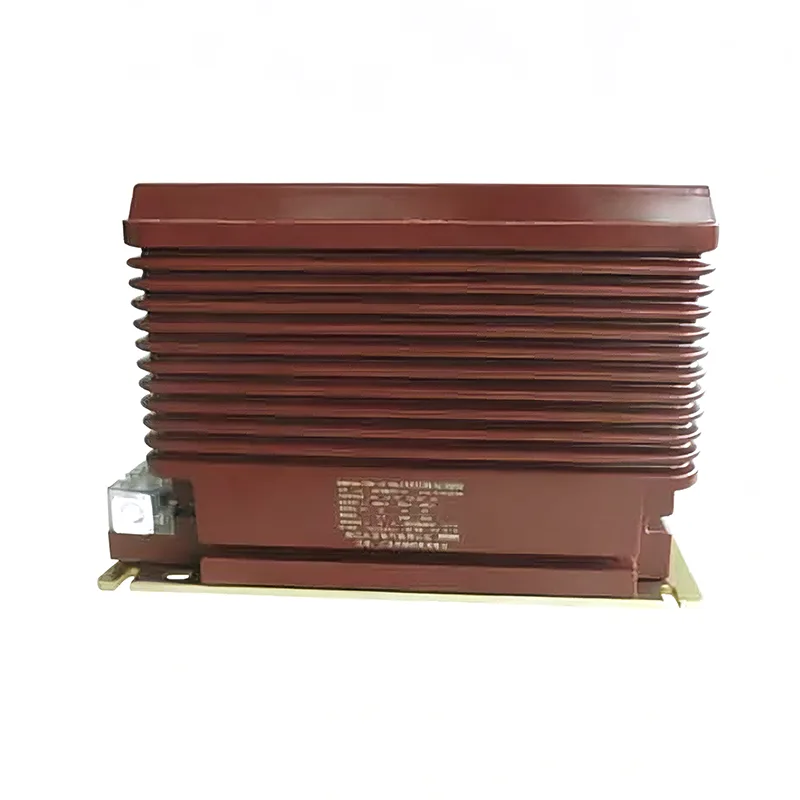

Transformador de corriente de 22 kV

Youbian es un fabricante y proveedor chino de renombre con años de experiencia profesional en la producción de transformadores de corriente de 2 kV. Esperamos establecer una relación comercial con usted.

Ventajas principales

El transformador de corriente de 2 kV está fabricado de resina epoxi de alta calidad fundida al vacío, sin espacios de aire en la moldura general. Tiene una distancia de fuga suficiente y puede soportar la tensión nominal y la tensión soportada de frecuencia industrial de corta duración del sistema de 22 kV, lo que previene eficazmente los riesgos de fuga y descarga disruptiva y garantiza el funcionamiento seguro del equipo.

El devanado de medición de nivel 0.2S/0.5 y el devanado de protección de nivel 5P/10P opcionales cumplen con los requisitos duales de liquidación de comercio de energía y protección contra sobrecorriente y cortocircuito de línea, con precisión de error de acuerdo con los estándares internacionales GB/IEC.

El diseño de la cámara sin aceite y sin aire elimina los peligros ocultos de fugas de petróleo y gas. La carcasa está hecha de materiales ignífugos y antienvejecimiento, que pueden adaptarse a un ambiente de temperatura amplia de -30 ℃ ~ +70 ℃, a prueba de humedad, a prueba de polvo, a prueba de explosiones y tiene costos de mantenimiento extremadamente bajos.

Estructura cuadrada integrada, con orificios de instalación estándar reservados en la base, adecuada para los principales tipos de gabinetes de media tensión de 22 kV, fácil de instalar, no requiere mantenimiento adicional, lo que reduce significativamente los costos de construcción y operación en el sitio.

El transformador de corriente de 2 kV adopta un núcleo de chapa de acero al silicio de alta calidad y una estructura de bobinado de alta resistencia, que puede soportar el impacto de la corriente de cortocircuito del sistema, evitar daños al transformador en caso de fallas y mejorar la confiabilidad general del sistema de energía.

Parámetros técnicos (se pueden personalizar según las necesidades del cliente)

Descripción de los parámetros del proyecto

Tensión nominal 22kV

Nivel de aislamiento nominal 24kV/65kV/125kV

Corriente primaria nominal 50~3000A (personalizable)

Corriente secundaria nominal 5A/1A

Precisión del nivel de medición nivel 0,2/0,5/0,2S

Precisión del nivel de protección 5P10/10P15, etc.

Frecuencia nominal 50Hz/60Hz

Fundición de resina epoxi medio aislante

Método de instalación: instalación en gabinete interior

Temperatura ambiental -30 ℃ ~ +70 ℃

Escenarios de aplicación

Celda de media tensión interior de 22 kV, unidad principal en anillo y subestación tipo caja

Medición de corriente y protección de relés en centrales y subestaciones eléctricas.

Sistema de distribución industrial, sala de distribución de complejo comercial.

Equipos de soporte para estaciones de refuerzo de energías renovables (fotovoltaica/eólica)

Garantía de calidad y servicio

El transformador de corriente de 2 kV sigue estrictamente los estándares nacionales e internacionales, como GB 1208 e IEC 61869, y admite pruebas de terceros y diseño de parámetros personalizados.

Podemos proporcionar soluciones personalizadas de acuerdo con el tamaño del gabinete, la relación de corriente, el nivel de precisión y el método de instalación del cliente para cumplir con los diferentes requisitos de la escena.

Youbian proporciona información técnica del producto, orientación de instalación y servicios de garantía a largo plazo para responder rápidamente a las consultas técnicas de los clientes y a los problemas posventa.
