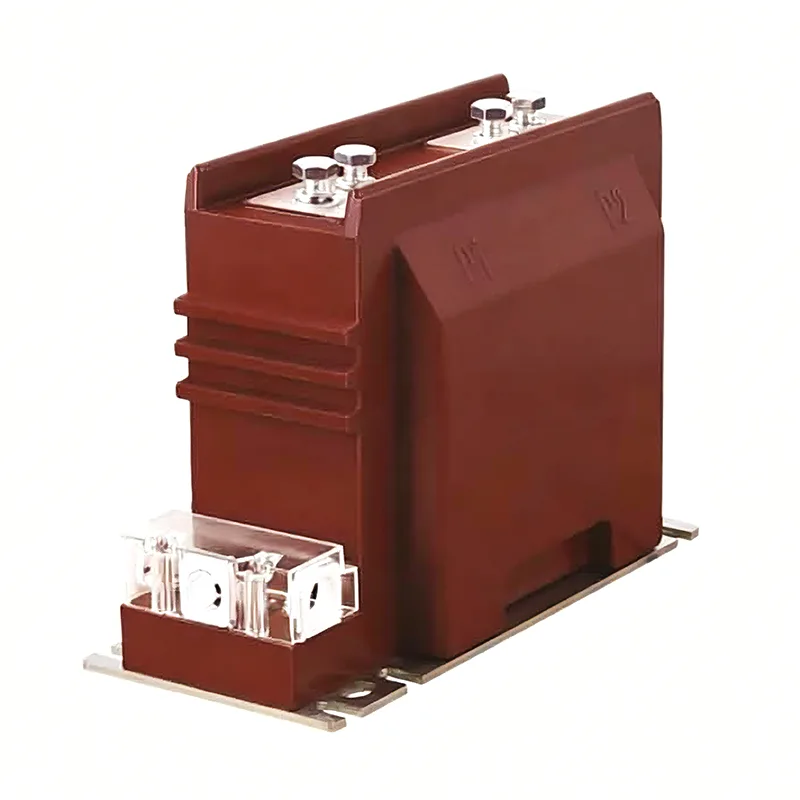

Transformador de corriente de 11 Kv

El transformador de corriente de 11 Kv de alta calidad de Youbian desempeña un papel en la conversión de corriente y el aislamiento eléctrico. La corriente en las líneas de generación, transformación, transmisión, distribución y consumo de energía varía mucho, desde unos pocos amperios hasta decenas de miles de amperios. Para facilitar la medición, la protección y el control, es necesario convertir a una corriente relativamente uniforme. Además, el voltaje en la línea es generalmente alto y la medición directa es muy peligrosa. Dahu Electric lo invita cordialmente a nuestra fábrica para comprar los transformadores de corriente de 11 kV más recientes, más vendidos, asequibles y de alta calidad. Esperamos trabajar con usted.

Modelo Transformador de Corriente 11 Kv

Primera letra: L - transformador de corriente

Segunda letra: A - estilo a través de la pared; tipo pilar Z; tipo de barra colectora M; D - Tipo de vuelta única; V - estructura invertida; J - Secuencia cero

Para fines de detección de puesta a tierra; W - Anticontaminación; R - Tipo de bobinado desnudo

Tercera letra: Z - tipo de fundición de resina epoxi; C - Aislamiento cerámico; Q - Medio aislado por gas; W - Especial para protección de microordenadores

Cuarta letra: B - con nivel de protección; C - Protección diferencial; nivel DD; Q - Tipo mejorado; J - ZG mejorado

Quinto dígito: número de serie del producto de nivel de voltaje

Base de selección

tensión nominal

La tensión nominal del transformador de corriente debe ser mayor que la tensión nominal de la línea del punto de instalación.

relación de transformación

Todos deberían calcular el IC actual en función de una carga y elegir la relación del transformador de corriente. Existen varias especificaciones para la relación de corriente nominal del lado primario de los transformadores de corriente (como 20, 30, 40, 50, 75, 100, 150, 2 × a/C), y la corriente nominal del lado secundario suele ser 1A o 5A. Entre ellos, 2 × a/C indica que hay dos relaciones de corriente para el mismo producto, que se pueden lograr cambiando el método de cableado de las piezas de conexión del producto. Cuando se conecta en serie, la relación de corriente es a/c, y cuando se conecta en paralelo, la relación de corriente es 2 × a/C. En general, la selección de la relación de conversión de corriente para medir transformadores de corriente debe garantizar que su corriente nominal I1n no sea menor que la corriente de carga en la línea (es decir, el IC calculado). Si la corriente de cálculo de carga en la línea es 350 A, la relación de conversión del transformador de corriente debe seleccionarse como 400/5. Para garantizar los requisitos de precisión del transformador de corriente de 11 Kv utilizado para protección, se puede seleccionar que la relación de transformación sea mayor.

Principio de selección del nivel de precisión: el nivel de precisión del transformador de corriente utilizado para facturación y medición no deberá ser inferior al nivel 0,5; El amperímetro utilizado para monitorear la magnitud de la corriente de carga en cada circuito entrante y saliente debe usar transformadores de corriente de nivel 1,0-3,0. Para garantizar que el error de precisión no exceda el valor especificado, generalmente se verifica la carga secundaria (voltiamperios) del transformador de corriente, y la carga secundaria S2 del transformador no es mayor que la carga nominal S2n, de modo que se pueda garantizar la precisión seleccionada. Fórmula de verificación de precisión: S2 ≤ S2n.
