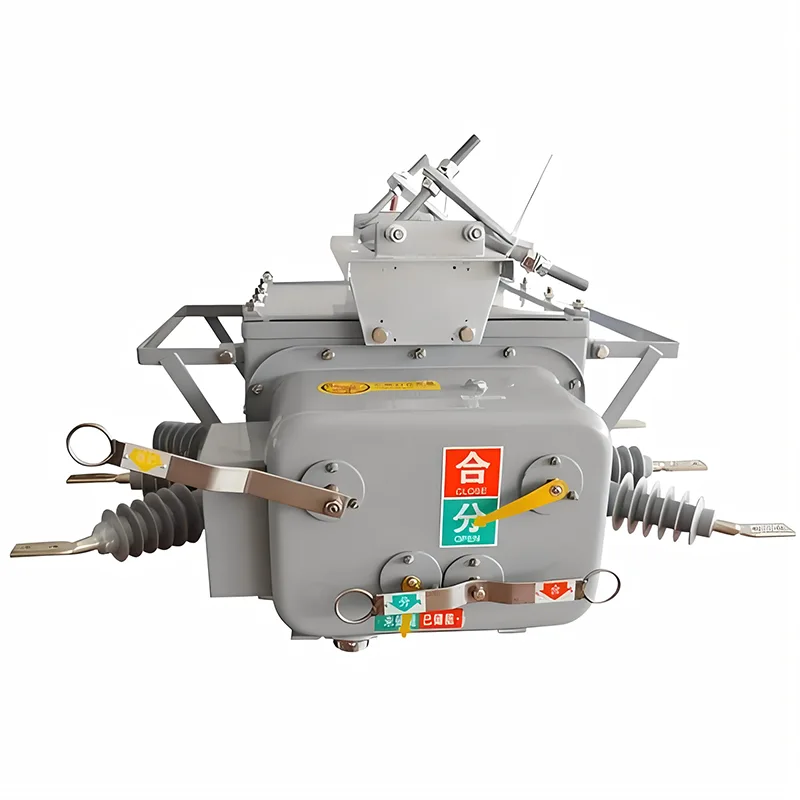

Disyuntor de vacío de 33kv

El disyuntor de vacío de 33 kV es el producto de más alta calidad producido por Youbian y puede aceptar personalización. Como uno de los principales proveedores y fabricantes en China, estamos calificados para decir con confianza que la calidad de nuestros productos es muy buena y que todo está a la altura. ¡Esperamos su llegada y consulta!

Especificaciones de control eléctrico

Tensión de control: 220 V CC, autoalimentado interno, utilizando condensadores de 250 V, 22000 μ F. El usuario final sólo necesita preparar el contacto principal del relé para cierre y apertura.

Voltaje auxiliar: 110 V/220 V CC, 110 V/220 V CA opcional, los clientes pueden especificarlo antes de realizar el pedido.

Tiempo de desconexión: ≤ 8 ms (se adjuntan registros de pruebas de fábrica para cada interruptor)

Tiempo de cierre: ≤ 11 ms (se adjuntan registros de pruebas de fábrica para cada interruptor)

Tiempo de pulso de control recomendado: 0,1 s

Método de cableado para interruptor de vacío

Asegúrese de que el usuario final conecte la caja de conexiones al vacuostato BRZW32 de acuerdo con el siguiente diagrama. La caja de conexiones es un controlador autoalimentado.

Antes de utilizar el interruptor en líneas de alto voltaje, asegúrese de que cada conector de cable esté conectado correctamente.

Presione los botones del interruptor (A, B, C) para cada fase y verifique si la conexión es buena. El estado de funcionamiento normal es que el control eléctrico de cada fase coincida con el interruptor de fase correcto correspondiente. Caja de conexiones autoalimentada (controlador de interruptor)

La importancia de los sistemas eléctricos de media tensión

En las redes eléctricas modernas, un disyuntor de vacío de 33 kV es el principal mecanismo de protección para la infraestructura y el personal. Es crucial para mantener la estabilidad de la red mediante la gestión de la corriente de carga y la eliminación inmediata de fallas de cortocircuito de hasta 31,5 kA.

Proteja equipos costosos como transformadores, bancos de condensadores y líneas de transmisión contra sobretensiones.

Puede garantizar el menor tiempo de inactividad para plantas industriales, subestaciones e instalaciones de energía renovable (eólica/solar).

Operación respetuosa con el medio ambiente: a diferencia de los disyuntores SF6, nuestra tecnología de vacío con disyuntor de vacío de 33 kV no produce emisiones de gases de efecto invernadero y está en línea con los objetivos globales de sostenibilidad ambiental.

Cumple con los estándares internacionales IEC y ANSI

En la ingeniería de alto voltaje, la confiabilidad y la seguridad no pueden verse comprometidas. Youbian produce estrictamente disyuntores de vacío de 233 kV de acuerdo con los principales estándares nacionales e internacionales para garantizar su compatibilidad y seguridad global.

Principales estándares de cumplimiento

IEC 62271-100: Aparamenta y equipo de control de alta tensión.

GB 1984: Norma nacional para disyuntores de CA de alto voltaje.

Certificación ISO: Nuestras instalaciones de producción han pasado las certificaciones ISO9001 (Sistema de Gestión de Calidad), ISO14001 (Sistema de Gestión Ambiental) e ISO45001 (Sistema de Gestión de Seguridad y Salud Ocupacional).

Estas certificaciones garantizan que cada dispositivo tenga un rendimiento dieléctrico constante, durabilidad mecánica (nivel M2) y un funcionamiento seguro según los parámetros nominales.
