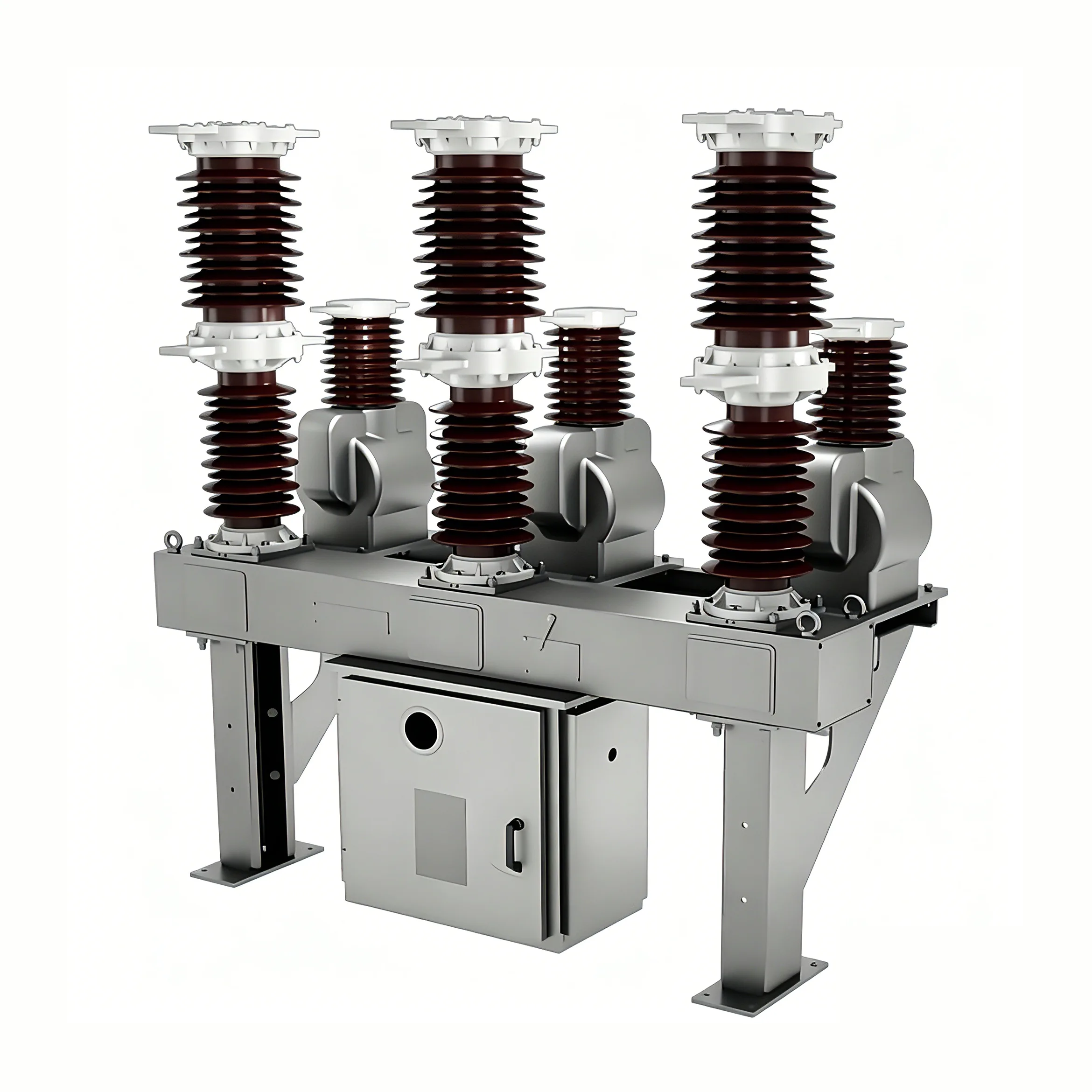

Reconectador de interruptor de 40,5 kv

El disyuntor de 40,5 kv (en lo sucesivo, "disyuntor") es una nueva generación de disyuntor de vacío para exteriores desarrollado por Youbian mediante la introducción de tecnología extranjera avanzada y su combinación con las características de la industria energética de China. Utilizado principalmente para sistemas de distribución exterior de 10-35kV en redes eléctricas urbanas y rurales. Combinado con la aplicación de corriente de carga, corriente de sobrecarga y corriente de cortocircuito, también se puede utilizar en otras situaciones similares.

ambiente de trabajo

Temperatura ambiental: -40 ℃ a 85 ℃

Diferencia de temperatura diaria: 25 ℃

Altitud: ≤ 2000m

Velocidad del viento no superior a 35 m/s

Sin vibración de intensidad normal

Sin gases o medios corrosivos fuertes (como ácidos, álcalis, lodos, etc.)

Nivel de contaminación: IV

Temperatura de carga: -40 ℃ a 85 ℃

Características

El reconectador con interruptor de 40.5kv es un producto de diseño mejorado que cumple con los estándares ANSI/IEC, equipado con un actuador magnético, dispositivo de encendido/apagado (RCWE tipo ACR no tiene dispositivo de cierre manual), 3 sensores de corriente, hasta 3 sensores de voltaje y más funciones como curva de protección (programable), lógica de coordinación (programable), protocolo de comunicación programable, software para PC, herramienta de control APP, etc., y utiliza controlador RWK352.

El reconectador con interruptor de 40,5 kv es un reconectador con aislamiento sólido recubierto con caucho de silicona y no utiliza sellado con gas SF6. Este reconectador tiene una alta distancia de fuga y un mayor nivel de aislamiento, adecuado para sistemas de hasta 42 kV, BIL200 kV.

El reconectador interruptor de 40,5 kV está diseñado para CA trifásica 50/60 Hz, con una tensión nominal de 40,5 kV y es adecuado para aparamenta de alta tensión para exteriores. Se utiliza principalmente en redes eléctricas urbanas y rurales, subestaciones y sistemas de distribución de empresas industriales y mineras, para cortar corriente de carga, corriente de sobrecarga y corriente de cortocircuito. Debido al rendimiento especial de los disyuntores de vacío, son particularmente adecuados para aplicaciones que requieren operación frecuente y modificaciones sin aceite.

Este modelo de disyuntor adopta una estructura de polos separados trifásicos para garantizar que las fallas monofásicas no causen cortocircuitos trifásicos. La cámara de extinción de arco al vacío está ubicada dentro de las mangas aislantes de cada fase, eliminando el riesgo de fallas de cortocircuito causadas por condensación. El aislamiento externo del disyuntor de 40,5 kv está hecho de resina epoxi exterior importada o material de caucho de silicona, que tiene una excelente hidrofobicidad y rendimiento antiincrustaciones, lo que lo hace adecuado para ambientes exteriores con altos requisitos de resistencia a la intemperie y condiciones de operación duras. El disyuntor tiene una estructura general compacta, ocupa un área pequeña, es liviano y fácil de instalar. El interior de la caja está lleno de aceite de transformador, pero no contiene gas hexafluoruro de azufre, cumpliendo con los requisitos de transformación sin aceite y protección ambiental.

Estándares de producto

Este disyuntor cumple con las siguientes normas: GB1984: Disyuntores de alta tensión; GB/T11022: Requisitos técnicos generales para equipos de control y aparamenta de alto voltaje; JB3855: Disyuntor de vacío de alto voltaje CA para exteriores de 3,6 ~ 40,5 kV DL/T403: 12 ~ 40. Especificaciones técnicas para pedir disyuntores de vacío de alto voltaje de CA de 5 kV IEC56: Disyuntores de alto voltaje de CA
